せっかくQnapのNASがあるので、NASをESXiのデータストアとして使う手順を残しておきます。

iSCSIとは？

SANの規格の１つで、SCSI接続をTCP/IPを使って実現する規格となります。通常のSANは、Fibre Channel Switchを使用した光ケーブルのネットワークで構築されますが、iSCSIではLANケーブルと普通のL2/L3スイッチで構築できるため、Fibre Channelよりも安価に構築できます。ただしその分、伝送速度はLANの速度に依存します。Fibre Channelを使ったSANをFC-SAN、TCP/IPを使ったSANをIP-SANと呼んだりもします。

実施環境

今回の環境は以下の通りとなります。

製品

モデル

バージョン

Qnap

TS-233

5.0.0.2055

VMware

ESXi 7.0

7.0 Update 3

Qnap側の設定

では早速設定手順となります。まずはQnap側でiSCSIの設定を行います。Qnapにログインしたら、以下のiSCSIのアイコンを起動します。

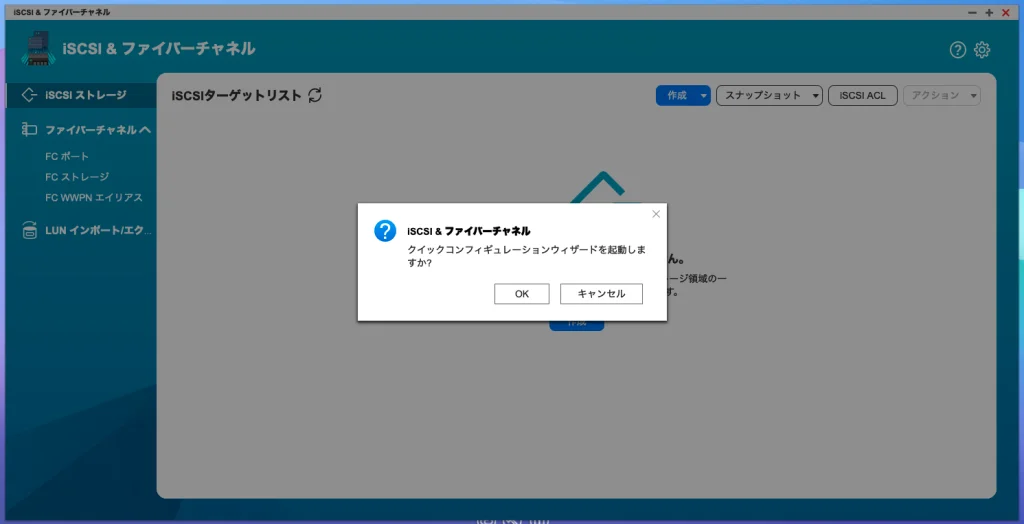

コンフィギュレーションウィザードが起動するので、OKを選択します。

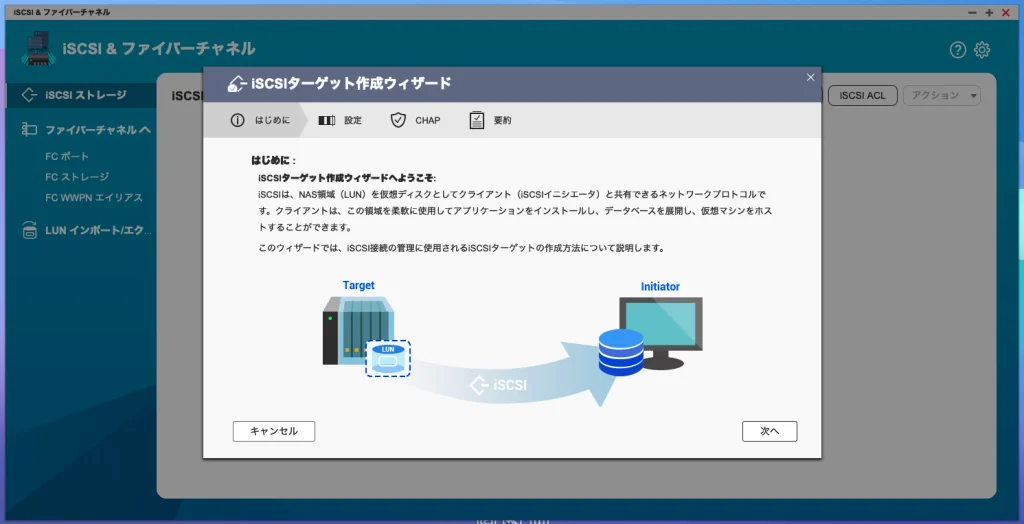

はじめに　画面はそのまま次へを選択します。

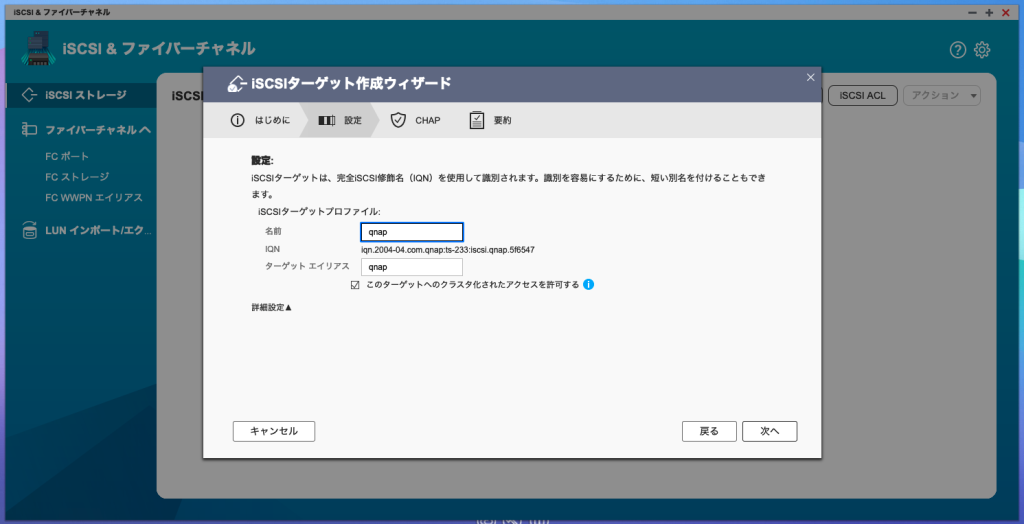

プロファイルの名前を求められるので、任意の名前を入力します。（ここでは qnap と入力）

また、ここでIQNを控えておきます。ESXi側で設定する際に使用します。

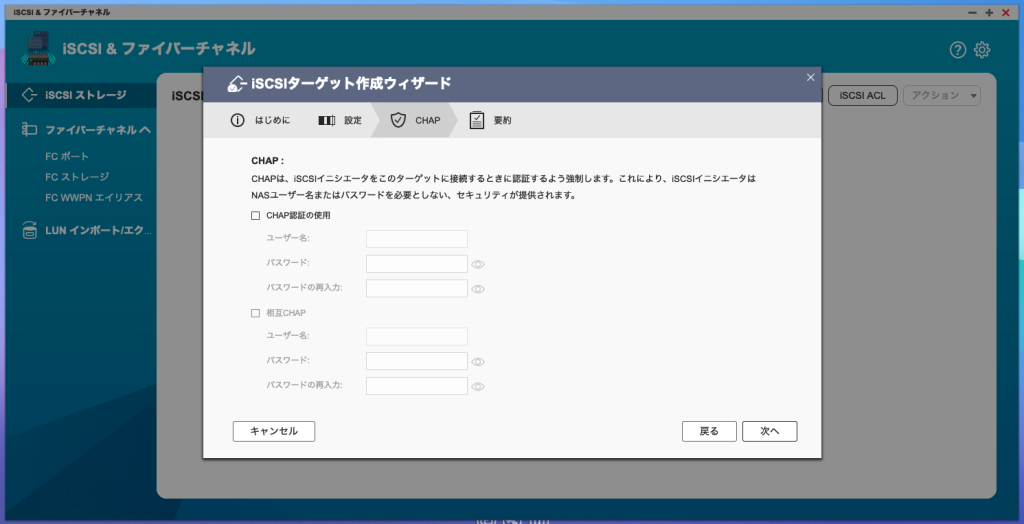

認証をするかどうかの設定ですが、特に必要なければそのまま次へで進みます。

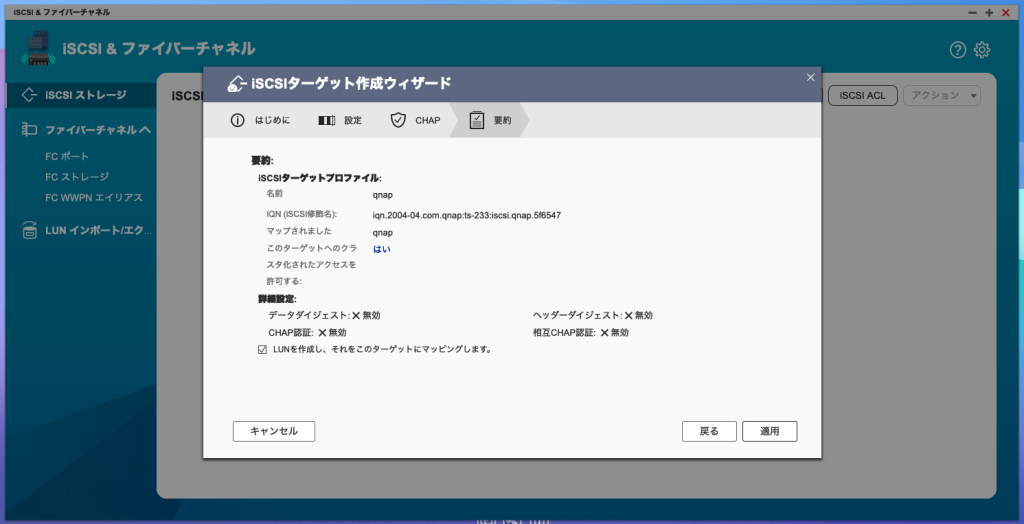

これまで入力した内容が表示されるので、問題なければ適用を押してウィザードを終了します。

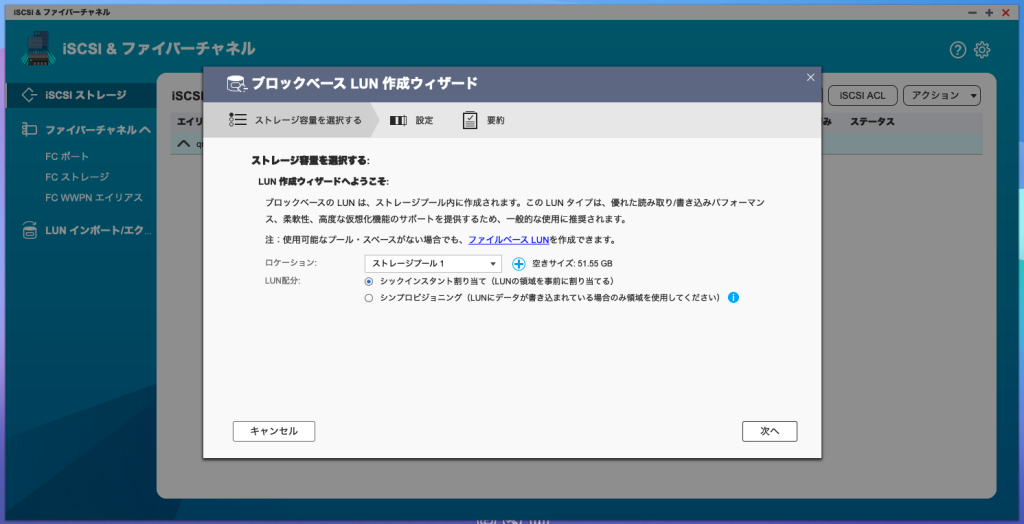

そのまま次の設定画面へ遷移します。ここからは、既存のストレージプールにLUNを設定していきます。あらかじめ空き領域を作っておきます。（ここでは、約51GB空いておりそこに作成しています）

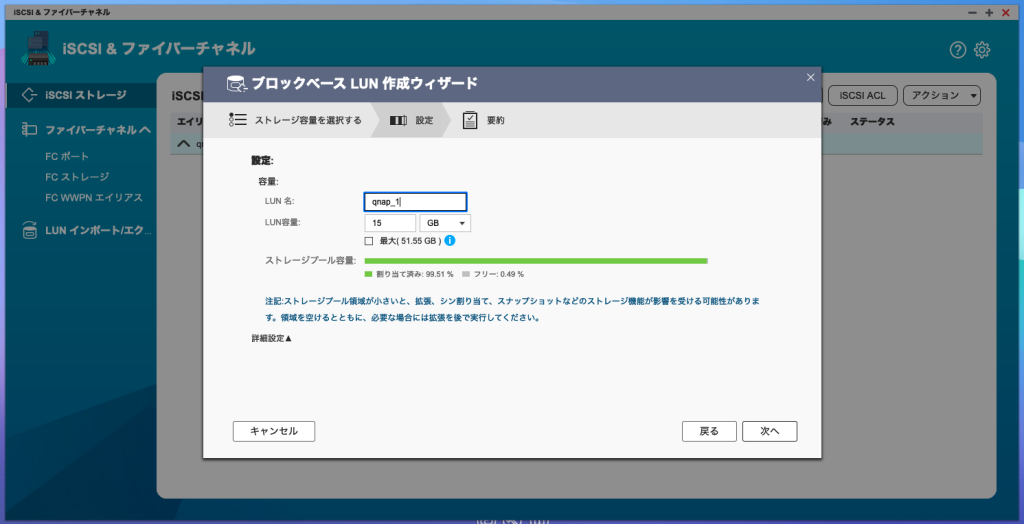

LUNの識別名と、割り当てる容量を入力します。ここでは、 qnap_1 という名前で 15GB 割り当てています。作成する仮想マシン、用途に応じて容量を決めてください。

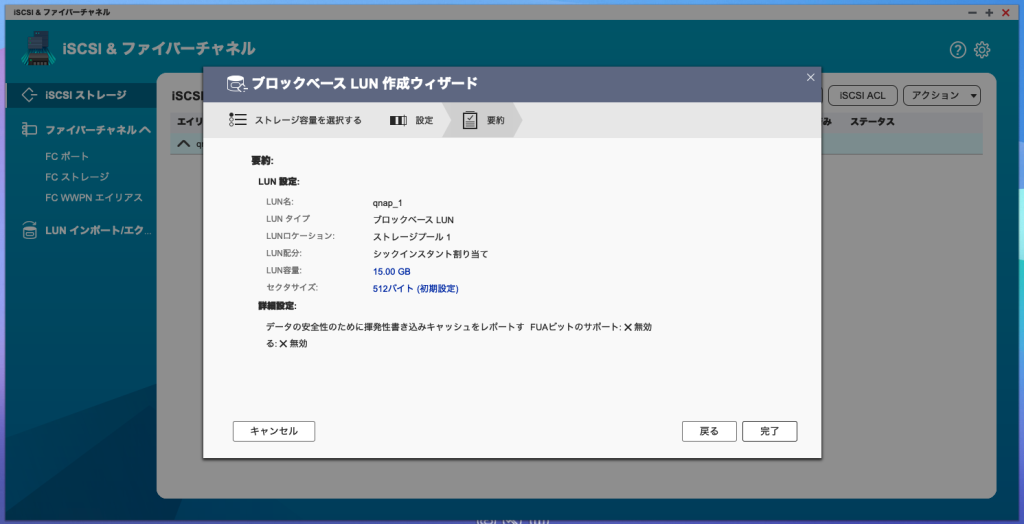

これまで設定した内容が表示されるので、問題なければ完了を選択します。

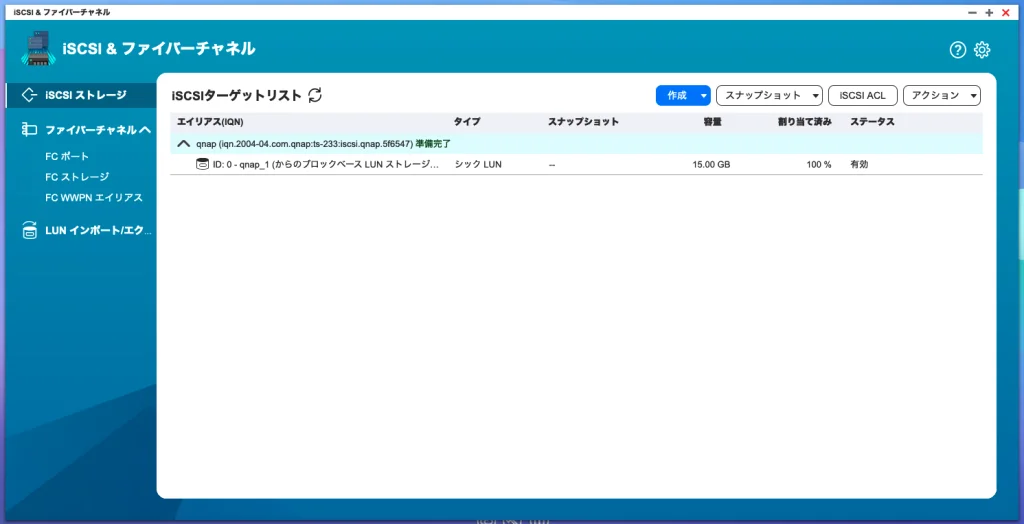

iSCSIターゲットリストに作成したLUNが表示されていればOKです。

ここまでがQnap側の作業となります。

ESXi側の設定

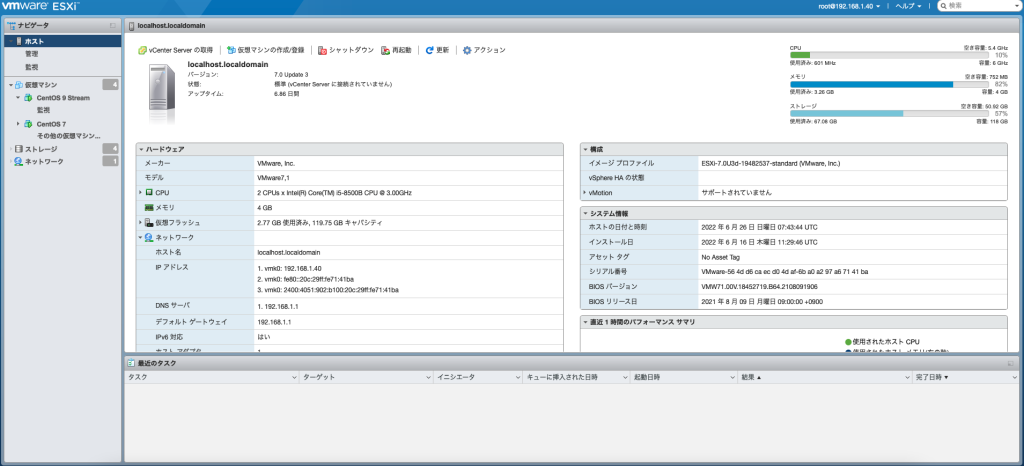

ここからはESXi側での作業となります。まずは管理画面にアクセスします。

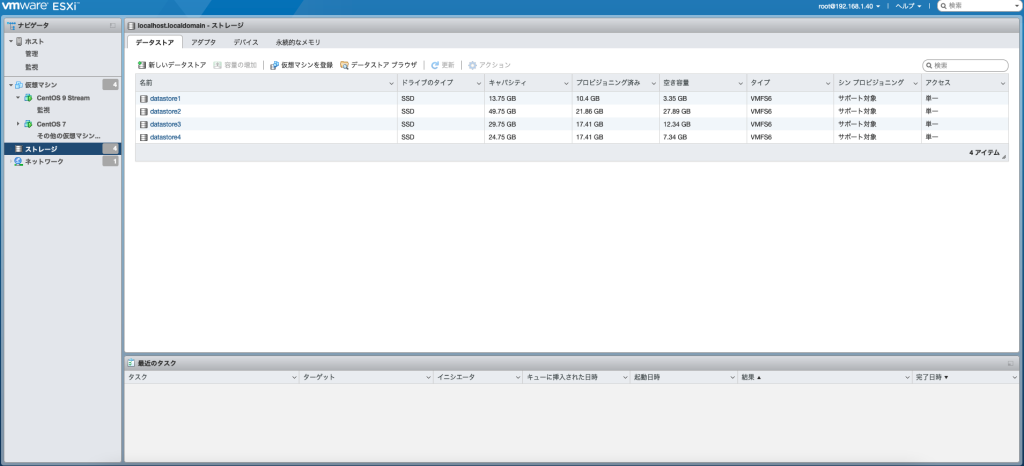

左側のメニューよりストレージを選択します。

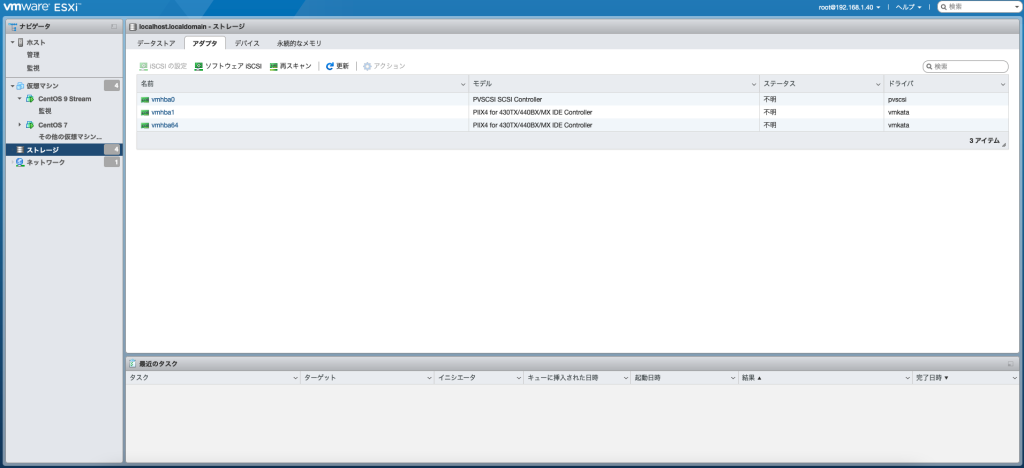

アダプタ　のタブを選択します。

ソフトウェアiSCSI　を選択します。

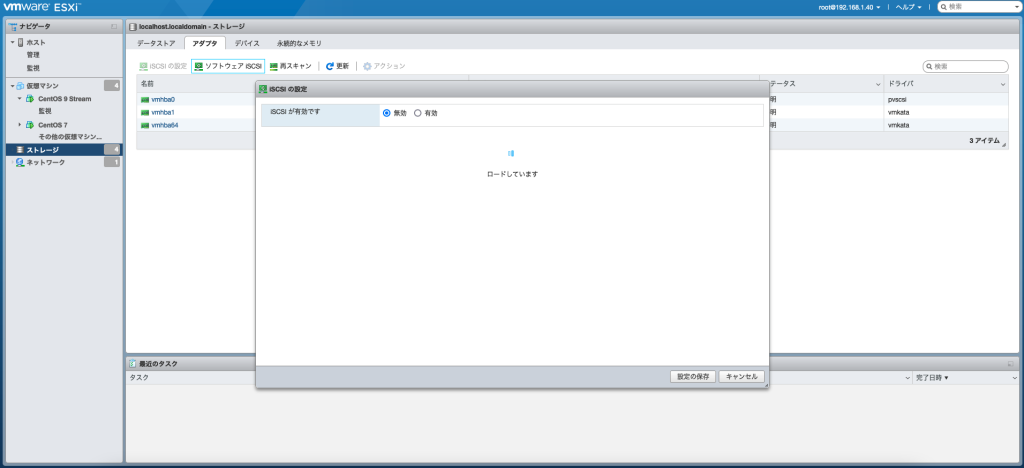

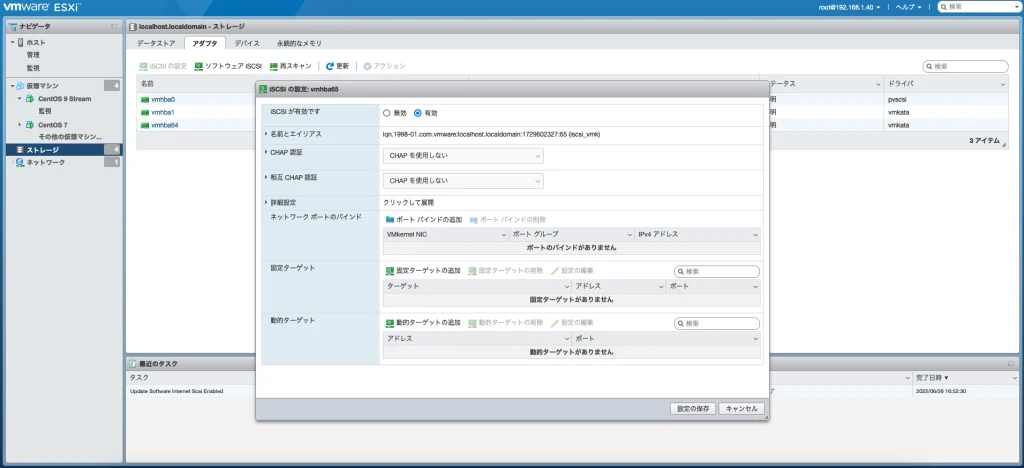

iSCSIが有効ですとなっているところを　無効　から　有効　に変更します。すると、設定画面が表示されます。

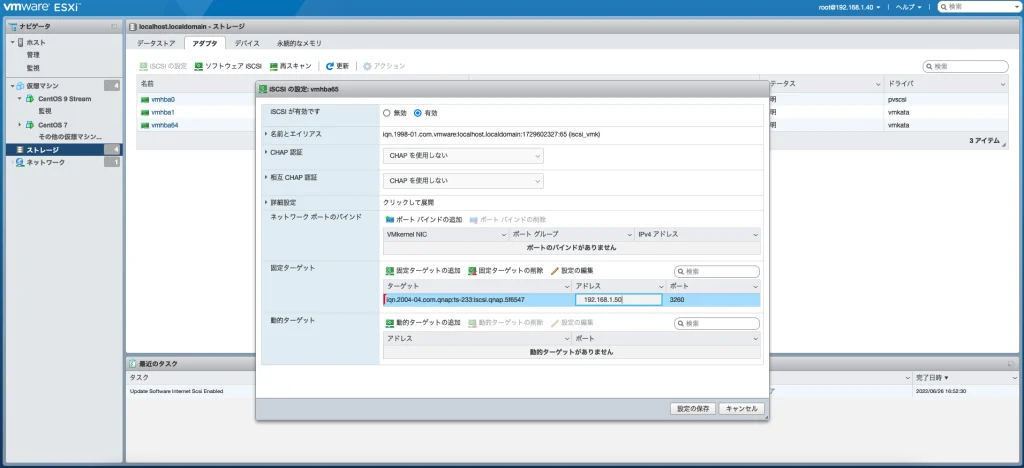

固定ターゲットの追加　を押すと下のターゲットの欄が入力できるようになるので、以下を入力します

ターゲット：Qnapの設定で控えたIQN名

アドレス：QnapのIPアドレス

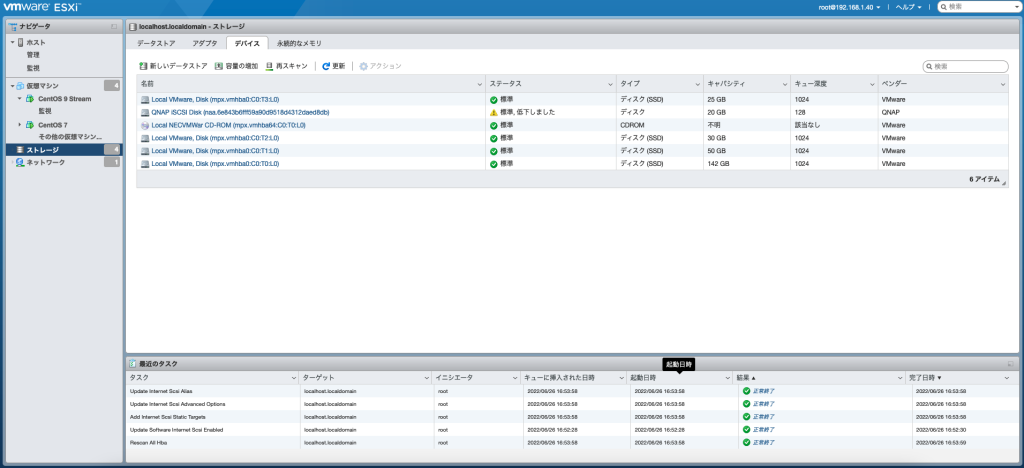

入力できたら設定の保存を押して保存します。デバイスタブを表示し、 QNAP iSCSI Disk が追加されていればOKです。

ステータスが「標準、低下しました」となっていますが、普通のGigabit Ethernetだとこの表示が出るようです。

ここから、追加したiSCSIデバイスにデータストアを作成します。

データストアタブを表示します。

新しいデータストア　を選択するとウィザードが起動します。

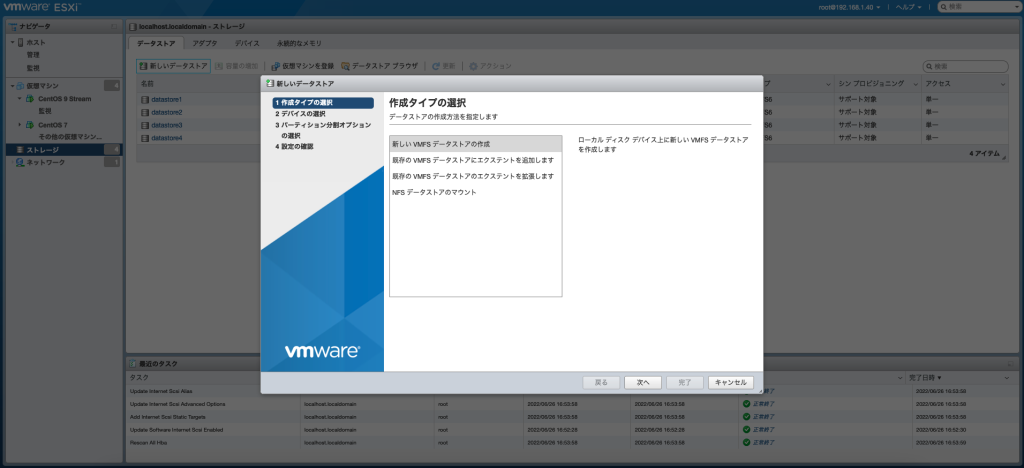

新しいVMFSデータストアの作成　を選択して次へを押します。

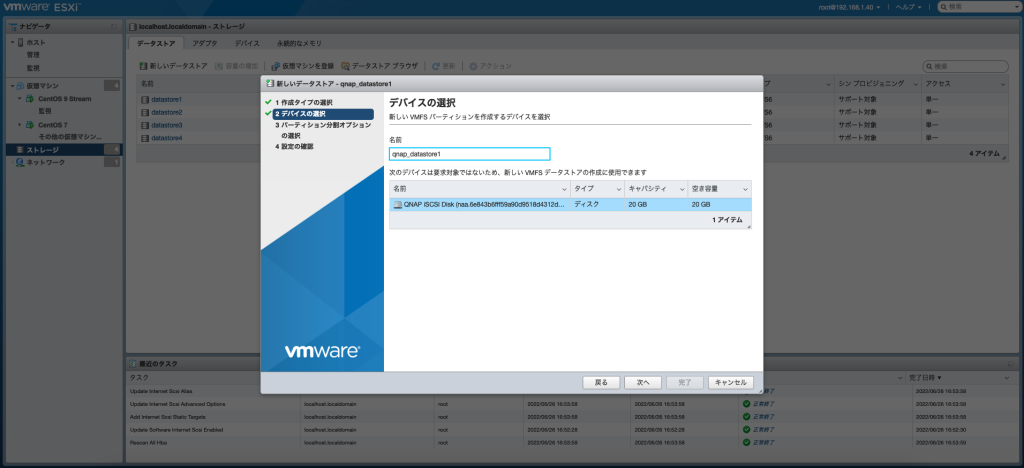

先ほど追加した QNAP iSCSI Disk が選択できるので、データストアの名前を入力して次へを押します。

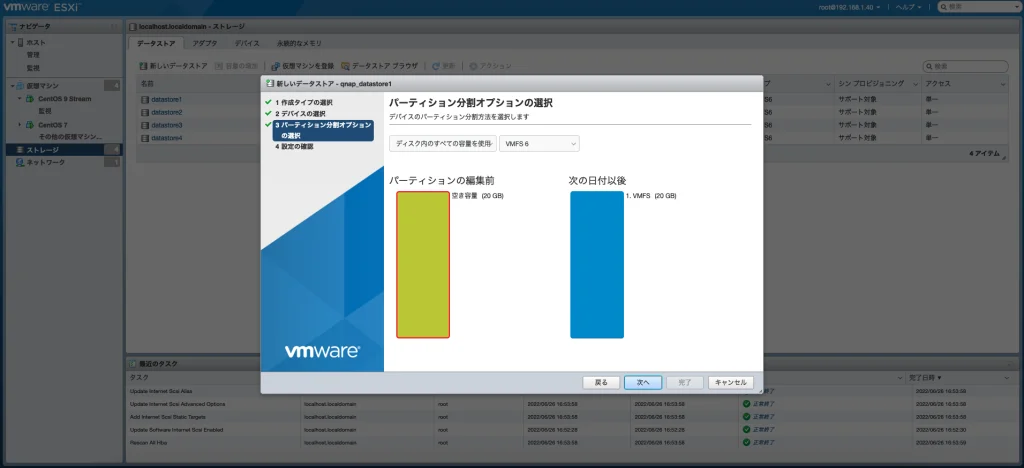

パーティションの分割は、丸々割り当てるのでそのまま次へを押します。

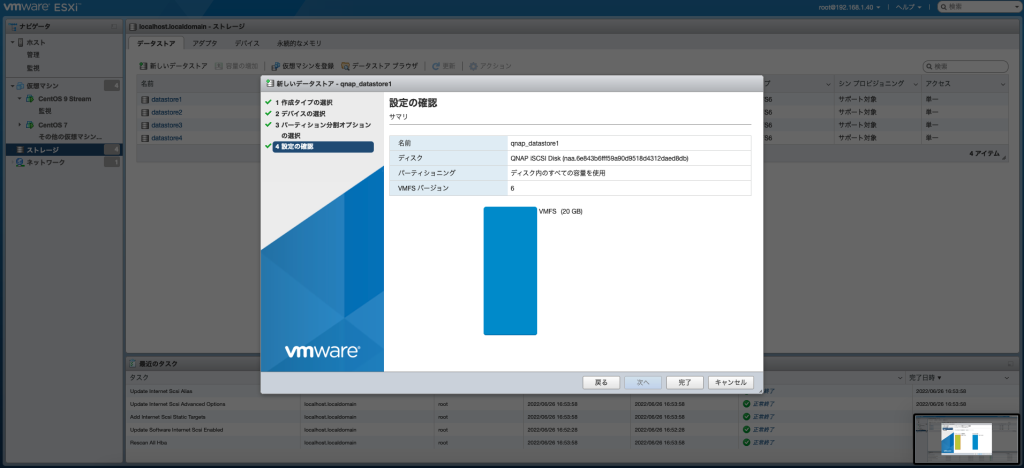

設定の内容を確認し、問題なければ完了を押します。

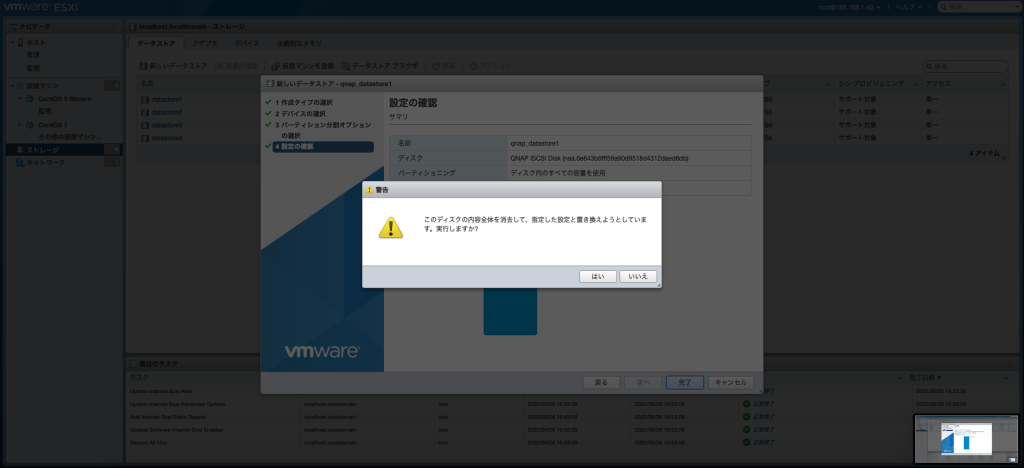

確認ダイアログが出るので、はい　を押します。

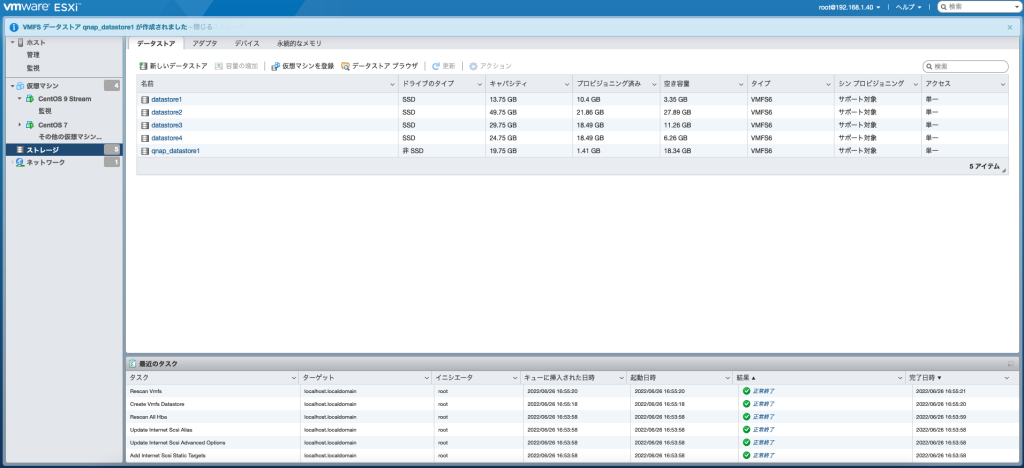

データストアに追加されていれば完了です！

あとは、通常の仮想マシン作成を行い、データストアで作成したデータストアを選択すると、Qnap上のiSCSIディスクに仮想マシンを作成することができます。

以上です。
